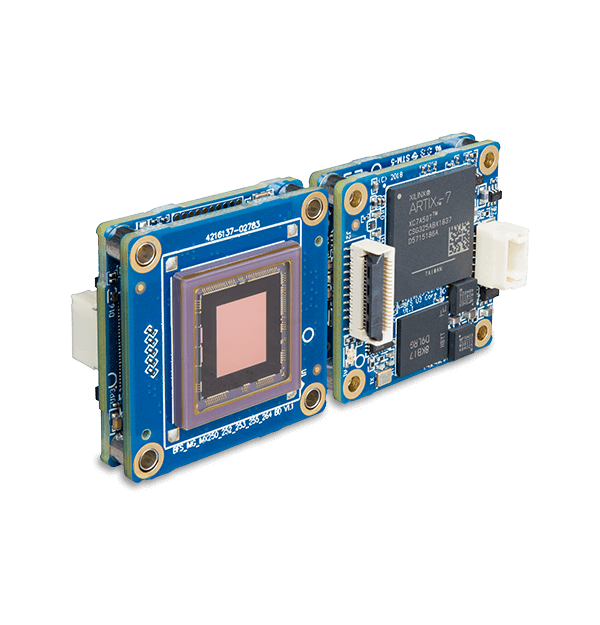

Teledyne USB3 a nivel de placa BFS: 12.3 MP, a color BFS-U3-122S6C-BD2

La cámara a nivel de tarjeta Blackfly S es una cámara de alto rendimiento, con sistema de visión automática y escaneo de áreas, diseñada para integrarse en espacios muy reducidos. A diferencia de muchas cámaras de nivel de placa, cuenta con un amplio conjunto de funciones aplicadas a los sensores CMOS más recientes; el mismo conjunto de funciones que en la versión con carcasa. Está listo para la integración de compatibilidad comprobada con las computadoras monoplaca (SBC) y los sistemas en módulo (SOM) más populares. Los modelos a nivel de placa Blackfly S permiten a los OEM desarrollar soluciones más pequeñas, ligeras y económicas con conectividad de sistema integrada y funciones avanzadas.

Highlighted

Número de pieza: BFS-U3-122S6C-BD2

Resolución: 4096 × 3000

Megapíxeles: 12,3

Modelo de sensor: Sony IMX304

Tamaño de píxel: 3,45 µm

Tipo de sensor: CMOS

Formato de sensor: 1.1"

Tipo de obturador: Obturador global

Espectro: Color

Soporte de lente: La montura de la lente se Vende aparte

Sincronización: Disparador de software, disparador de hardware, comando de acción

Interfaz de datos: USB 3.1, gen. 1

Características

Balance de blancos: Manual, automático (AWB)

Conjuntos de usuarios: 2 conjuntos de configuración de usuario para ajustes de cámara personalizados

Control de ganancia: Manual, automático (AGC)

Memoria flash: 6 MB de memoria no volátil

Memoria intermedia de imágenes: 240 MB

Modos de adquisición: Fotograma único, fotogramas múltiples o grabación continua

Modos de imagen parcial: Rastreo de píxeles, decimación, ROI

Procesamiento de imágenes: Matriz de corrección de color, gamma, tabla de consulta, saturación y nitidez

Rango de exposición: 14 µs a 30 segundos

Rendimiento

Capacidad de saturación (e-): 10850

QE azul: 48 a 460 nm

QE rojo: 47 a 625 nm

QE verde: 59 a 530 nm

Rango de ganancia: 0 dB a 48 dB

Rango dinámico dB: 71.57

Ruido oscuro temporal (ruido de lectura): 2,36

Umbral de sensibilidad absoluta (y): 4.83

Físico

Conector: USB3 TF38 | JST BM06B-NSHSS-TBT

Consumo de energía [máximo]: 3 W

Dimensiones (An. × Al. × L.): 29 mm × 29 mm × 10 mm

Humedad de almacenamiento: 30 a 95% (sin condensación)

Humedad operativa: 20 - 80 % (sin condensación)

Masa: 10 g

Profundidad de bit de digitalización (ADC): 12 bits

Puerto de serie: Supported

Puertos de E/S no aislados: 4 bidireccionales

Requisitos de alimentación: 5 V Vía interfaz USB3

Salida auxiliar: 3.3 V, 120 mA maximum

Temperatura de almacenamiento: -30° a 60°C

Temperatura operativa: 0° a 50°C (ambiente)

Tipo de obturador del sensor: Obturador global

Configuración recomendada del sistema

Accesorios necesarios: Lens mount and lens, cable, host adapter (USB 3.1 Gen 1), TF38 to FPC USB3 panel mount adapter, heatsink (recommended)

CPU (recomendado): CPU de 3.1 GHz o equivalente

Puerto: Puerto USB3

RAM: 2 GB de RAM o más

Sistema operativo (recomendado): Windows o Linux (32–bit o 64–bit)
