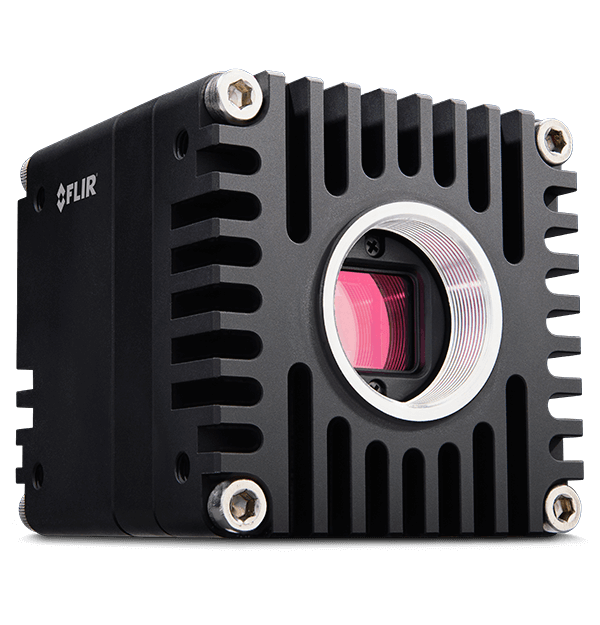

Teledyne Oryx 10GigE: 7.1 MP, a color, montura C, ORX-10GS-89S6C-C

La galardonada familia de cámaras Oryx 10GigE permite a los diseñadores de sistemas aprovechar los sensores más recientes al admitir velocidades de transferencia de hasta 10 Gbit/s, lo que permite capturar imágenes de 12 bits y resolución 4K a más de 60 FPS. Las características de las Oryx incluyen sincronización de reloj IEEE1588 y compatibilidad total con varios paquetes populares de software de terceros compatibles con GigE Vision. La interfaz 10GBASE-T de Oryx es un estándar probado y ampliamente implementado, que ofrece transferencia de imágenes confiable a longitudes de cable de más de 50 metros en CAT6A de bajo costo y de hasta 30 metros en CAT5e.

Highlighted

Número de pieza: ORX-10GS-89S6C-C

Resolución: 4096 × 2160

Megapíxeles: 8,9

Modelo de sensor: Sony IMX255

Tamaño de píxel: 3,45 µm

Tipo de sensor: CMOS

Formato de sensor: 1"

Tipo de obturador: Obturador global

Espectro: Color

Filtro óptico: Corte IR (670 nm)

Soporte de lente: C-mount

Sincronización: Disparador de software, disparador de hardware, comando de acción

Interfaz de datos: Gigabit Ethernet de 10 Gbps, 5 Gbps, 2,5 Gbps, 1 Gbps

Características

Balance de blancos: Manual, automático (AWB)

Conjuntos de usuarios: 2 conjuntos de configuración de usuario para ajustes de cámara personalizados

Control de ganancia: Manual, automático (AGC)

Memoria flash: 4 MB non-volatile memory

Memoria intermedia de imágenes: 240 MB

Modos de adquisición: Fotograma único, fotogramas múltiples o grabación continua

Modos de imagen parcial: Rastreo de píxeles, decimación, ROI

Procesamiento de imágenes: Gamma, tabla de consulta, correción de píxeles, valor de objetivo gris y nitidez

Rango de exposición: 9 µs a 30 segundos

Rendimiento

Capacidad de saturación (e-): 10659

QE azul: 45.33 (460 nm)

QE rojo: 44.33 (625 nm)

QE verde: 55.99 (530 nm)

Rango de ganancia: 0 dB a 47 dB

Rango dinámico dB: 71.57

Ruido oscuro temporal (ruido de lectura): 2,31

Umbral de sensibilidad absoluta (y): 5.02

Físico

Conector: RJ45 (bloqueo horizontal) | Hirose HR10A-10R-12SB

Consumo de energía [máximo]: 12.6 W (12.3 W nominal); GPIO power only

Dimensiones (An. × Al. × L.): 60 mm × 60 mm × 64 mm

Humedad de almacenamiento: 30 a 95% (sin condensación)

Humedad operativa: 20 - 80 % (sin condensación)

Masa: 386 g

Profundidad de bit de digitalización (ADC): 8 bits, 10 bits, 12 bits

Puerto de serie: 1 (sobre I/O no aislado)

Puertos de E/S no aislados: 2 bidireccionales

Puertos E/S optoaislados: 1 input, 1 output

Requisitos de alimentación: 12-24 V, Vía interfaz GPIO

Salida auxiliar: 3.3 V, 120 mA maximum

Temperatura de almacenamiento: -30° to 60°C (ambient)

Temperatura operativa: 0° to 70°C (case)

Tipo de obturador del sensor: Obturador global

Configuración recomendada del sistema

Accesorios necesarios: Lente, cable, adaptador anfitrión (10 GigE), fuente de alimentación (ACC-01-9013)

CPU (recomendado): CPU de 3.1 GHz o equivalente

Equipo de fuente de alimentación: Fuente de alimentación de la cámara (12v 1.5A, 12-pin Hirose)

Puerto: 10GBASE–Puerto T Ethernet

RAM: 2 GB de RAM o más

Sistema operativo (recomendado): Windows o Linux (32–bit o 64–bit)
