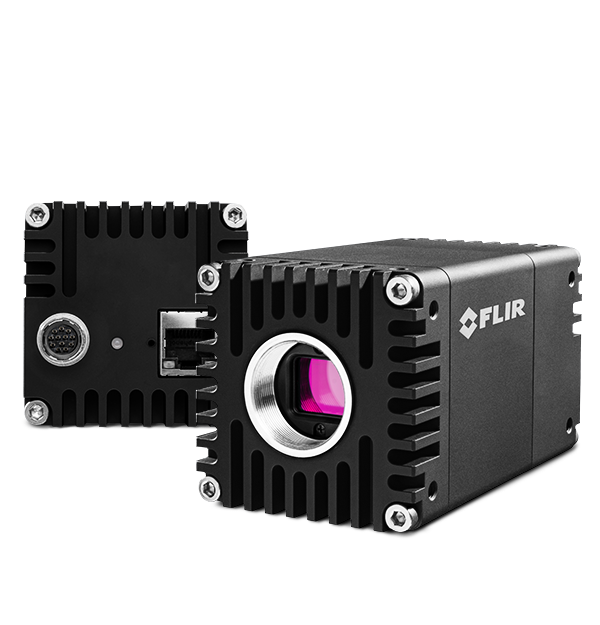

Teledyne Oryx 10GigE: 7.1 MP, a color, montura C, ORX-10G-71S7C-C

La galardonada familia de cámaras Oryx 10GigE permite a los diseñadores de sistemas aprovechar los sensores más recientes al admitir velocidades de transferencia de hasta 10 Gbit/s, lo que permite capturar imágenes de 12 bits y resolución 4K a más de 60 FPS. Las características de las Oryx incluyen sincronización de reloj IEEE1588 y compatibilidad total con varios paquetes populares de software de terceros compatibles con GigE Vision. La interfaz 10GBASE-T de Oryx es un estándar probado y ampliamente implementado, que ofrece transferencia de imágenes confiable a longitudes de cable de más de 50 metros en CAT6A de bajo costo y de hasta 30 metros en CAT5e.

Highlighted

Número de pieza: ORX-10G-71S7C-C

Resolución: 3208 × 2200

Megapíxeles: 7,1

Modelo de sensor: Sony IMX420

Tamaño de píxel: 4,5 µm

Tipo de sensor: CMOS

Formato de sensor: 1,1"

Tipo de obturador: Obturador global

Espectro: Color

Filtro óptico: Corte IR (670 nm)

Soporte de lente: C-mount

Sincronización: Disparador de software, disparador de hardware, comando de acción

Interfaz de datos: Gigabit Ethernet de 10 Gbps, 5 Gbps, 2,5 Gbps, 1 Gbps

Características

Balance de blancos: Manual, automático (AWB)

Conjuntos de usuarios: 2 conjuntos de configuración de usuario para ajustes de cámara personalizados

Control de ganancia: Manual, automático (AGC)

Memoria flash: 4 MB non-volatile memory

Memoria intermedia de imágenes: 240 MB

Modos de adquisición: Fotograma único, fotogramas múltiples o grabación continua

Modos de imagen parcial: Rastreo de píxeles, decimación, ROI

Procesamiento de imágenes: Gamma, tabla de consulta, correción de píxeles, Valor de objetivo gris y nitidez

Rango de exposición: 10 µs a 30 segundos

Rendimiento

Capacidad de saturación (e-): 11054 (HCG) / 25583 (LCG)

QE azul: 52 (HCG)/53 (LCG) a 460 nm

QE rojo: 48 (HCG)/49 (LCG) a 625 nm

QE verde: 61 (HCG)/62 (LCG) a 530 nm

Rango de ganancia: 0 dB a 47 dB

Rango dinámico dB: 70.57 (HCG) / 71.88 (LCG)

Ruido oscuro temporal (ruido de lectura): 2,78 (HCG)/6,02 (LCG)

Umbral de sensibilidad absoluta (y): 5.39 (HCG) / 10.53 (LCG)

Físico

Conector: RJ45 (bloqueo horizontal) | Hirose HR10A-10R-12SB

Consumo de energía: 13,6 W (13,2 W nominal); GPIO power only

Consumo de energía [máximo]: 13.6 W (13.2 W nominales); solo potencia GPIO

Dimensiones (An. × Al. × L.): 60 mm × 60 mm × 100 mm

Humedad de almacenamiento: 20 a 95% (sin condensación)

Humedad operativa: 20 - 80 % (sin condensación)

Masa: 500 g

Profundidad de bit de digitalización (ADC): 8 bits, 10 bits, 12 bits

Puerto de serie: 1 (sobre I/O no aislado)

Puertos de E/S no aislados: 2 bidireccionales

Puertos E/S optoaislados: 2 input, 2 output

Requisitos de alimentación: 12-24 V, Vía interfaz GPIO

Salida auxiliar: 3.3 V, 120 mA maximum

Temperatura de almacenamiento: -30° a 60°C

Temperatura operativa: 0° a 50°C (ambiente)

Tipo de obturador del sensor: Obturador global

Configuración recomendada del sistema

Accesorios necesarios: Lente, cable, adaptador anfitrión (10 GigE), fuente de alimentación (ACC-01-9013)

CPU (recomendado): Intel Core i7 de 4ta Generación (o más reciente)

Equipo de fuente de alimentación: Fuente de alimentación de la cámara (12v 1.5A, 12-pin Hirose)

Puerto: Puerto Ethernet 10GBASE–T

RAM: 8 GB de RAM o más (doble canal)

Sistema operativo (recomendado): Windows o Linux (32–bit o 64–bit)
