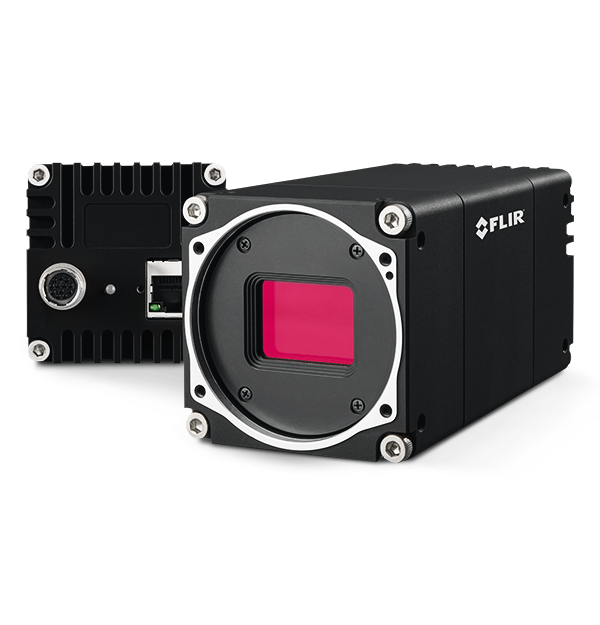

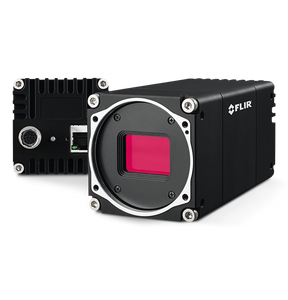

Teledyne Oryx 10GigE: 31 MP, monocromático ORX-10G-310S9M

La galardonada familia de cámaras Oryx 10GigE permite a los diseñadores de sistemas aprovechar los sensores más recientes al admitir velocidades de transferencia de hasta 10 Gbit/s, lo que permite capturar imágenes de 12 bits y resolución 4K a más de 60 FPS. Las características de las Oryx incluyen sincronización de reloj IEEE1588 y compatibilidad total con varios paquetes populares de software de terceros compatibles con GigE Vision. La interfaz 10GBASE-T de Oryx es un estándar probado y ampliamente implementado, que ofrece transferencia de imágenes confiable a longitudes de cable de más de 50 metros en CAT6A de bajo costo y de hasta 30 metros en CAT5e.

Highlighted

Número de pieza: ORX-10G-310S9M

Resolución: 6464 x 4852

Megapíxeles: 31

Modelo de sensor: Sony IMX342

Tamaño de píxel: 3,45 µm

Tipo de sensor: CMOS

Formato de sensor: APS-C

Tipo de obturador: Obturador global

Espectro: Monocromático

Filtro óptico: Ninguno

Soporte de lente: F-mount sold separately

Sincronización: Disparador de software, disparador de hardware, comando de acción

Interfaz de datos: Gigabit Ethernet de 10 Gbps, 5 Gbps, 2,5 Gbps, 1 Gbps

Características

Conjuntos de usuarios: 2 conjuntos de configuración de usuario para ajustes de cámara personalizados

Control de ganancia: Manual, automático (AGC)

Memoria flash: 4 MB non-volatile memory

Memoria intermedia de imágenes: 240 MB

Modos de adquisición: Fotograma único, fotogramas múltiples o grabación continua

Modos de imagen parcial: Rastreo de píxeles, decimación, ROI

Procesamiento de imágenes: Gamma, tabla de consulta y nitidez

Rango de exposición: 39 µs a 30 segundos

Rendimiento

Capacidad de saturación (e-): 11188

Eficiencia cuántica: 62.99 (530 nm)

QE (monocromático): 65 (530 nm)

Rango de ganancia: 0 dB a 47 dB

Rango dinámico dB: 65.89

Ruido oscuro temporal (ruido de lectura): 5,18

Umbral de sensibilidad absoluta (y): 5.68

Físico

Conector: RJ45 (bloqueo horizontal) | Hirose HR10A-10R-12SB

Consumo de energía [máximo]: Maximum: 13.9 W, Nominal: 13.6 W, GPIO power only

Dimensiones (An. × Al. × L.): 60 mm × 60 mm × 115 mm

Humedad de almacenamiento: 20 a 95% (sin condensación)

Humedad operativa: 20 - 80 % (sin condensación)

Masa: 508 g

Profundidad de bit de digitalización (ADC): 8 bits, 10 bits, 12 bits

Puerto de serie: 1 (over non-isolated I/O)

Puertos de E/S no aislados: 2 bidireccionales

Puertos E/S optoaislados: 1 input, 1 output

Requisitos de alimentación: 12-24 V, Vía interfaz GPIO

Salida auxiliar: 3.3 V, 120 mA maximum

Temperatura de almacenamiento: -30° a 60°C

Temperatura operativa: 0° a 50°C (ambiente)

Tipo de obturador del sensor: Obturador global

Configuración recomendada del sistema

Accesorios necesarios: Lente, cable, adaptador anfitrión (10 GigE), fuente de alimentación (ACC-01-9013), adaptador para lente con montura F (ACC-01-5014)

CPU (recomendado): CPU de 3.1 GHz o equivalente

Equipo de fuente de alimentación: Fuente de alimentación de la cámara (12v 1.5A, 12-pin Hirose)

Puerto: 10GBASE–Puerto T Ethernet

RAM: 2 GB de RAM o más

Sistema operativo (recomendado): Windows o Linux (32–bit o 64–bit)
