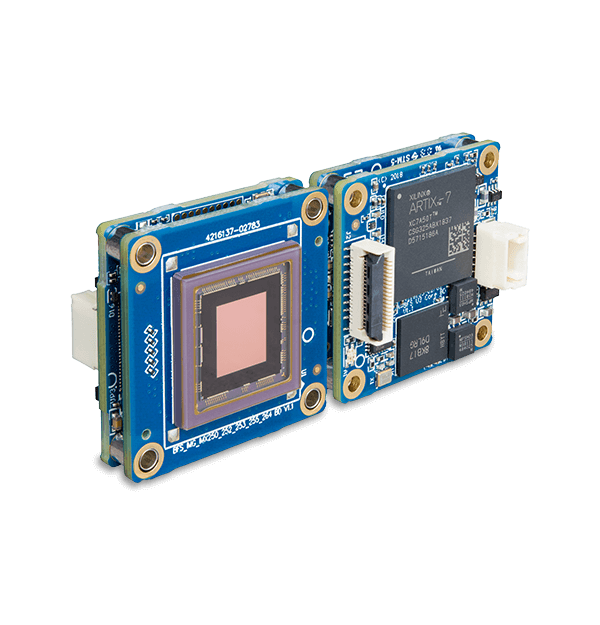

Teledyne GigE a nivel de placa BFS: 5 MP, a color BFS-GE-50S5C-BD2

La cámara a nivel de tarjeta Blackfly S es una cámara de alto rendimiento, con sistema de visión automática y escaneo de áreas, diseñada para integrarse en espacios muy reducidos. A diferencia de muchas cámaras de nivel de placa, cuenta con un amplio conjunto de funciones aplicadas a los sensores CMOS más recientes; el mismo conjunto de funciones que en la versión con carcasa. Está listo para la integración de compatibilidad comprobada con las computadoras monoplaca (SBC) y los sistemas en módulo (SOM) más populares. Los modelos a nivel de placa Blackfly S permiten a los OEM desarrollar soluciones más pequeñas, ligeras y económicas con conectividad de sistema integrada y funciones avanzadas.

Highlighted

Número de pieza: BFS-GE-50S5C-BD2

Resolución: 2448 × 2048

Megapíxeles: 5

Modelo de sensor: Sony IMX264

Tamaño de píxel: 3,45 µm

Tipo de sensor: CMOS

Formato de sensor: 2/3"

Tipo de obturador: Obturador global

Espectro: Color

Soporte de lente: La montura de la lente se Vende aparte

Sincronización: Disparador de software, disparador de hardware, comando de acción, protocolo de tiempo de precisión (PTP)

Interfaz de datos: Gigabit Ethernet de 1 Gbps

Características

Balance de blancos: Manual, automático (AWB)

Conjuntos de usuarios: 2 conjuntos de configuración de usuario para ajustes de cámara personalizados

Control de ganancia: Manual, automático (AGC)

Memoria flash: 6 MB de memoria no volátil

Memoria intermedia de imágenes: 240 MB

Modos de adquisición: Fotograma único, fotogramas múltiples o grabación continua

Modos de imagen parcial: Rastreo de píxeles, decimación, ROI

Procesamiento de imágenes: matriz de corrección de color, gamma, tabla de consulta, saturación y nitidez

Rango de exposición: 27 µs a 30 segundos

Rendimiento

Capacidad de saturación (e-): 11440

QE azul: 49.87 a 460 nm

QE rojo: 46.50 a 625 nm

QE verde: 60.65 a 530 nm

Rango de ganancia: 0 dB a 47 dB

Rango dinámico dB: 72.02

Ruido oscuro temporal (ruido de lectura): 2,37

Umbral de sensibilidad absoluta (y): 4.72

Físico

Conector: GigE TF38 | JST BM06B-NSHSS-TBT

Consumo de energía [máximo]: 3 W (2,8 W nominal)

Dimensiones (An. × Al. × L.): 29 mm × 29 mm × 10 mm

Humedad de almacenamiento: 30 a 95% (sin condensación)

Humedad operativa: 20 - 80 % (sin condensación)

Masa: 10 g

Profundidad de bit de digitalización (ADC): 12 bits

Puerto de serie: Supported

Puertos de E/S no aislados: 3 bidireccionales

Requisitos de alimentación: 5 V via FPC connector

Salida auxiliar: 3.3 V, 120 mA maximum

Temperatura de almacenamiento: -30° a 60°C

Temperatura operativa: 0° a 50°C (ambiente)

Tipo de obturador del sensor: Obturador global

Configuración recomendada del sistema

Accesorios necesarios: Lente, Cable, Adaptador Anfitrión (GigE), Adaptador de Montaje de Trípode (ACC-01-0003)

CPU (recomendado): CPU de 3.1 GHz o equivalente

Puerto: Puerto Gigabit Ethernet

RAM: 2 GB de RAM o más

Sistema operativo (recomendado): Windows o Linux (32–bit o 64–bit)
