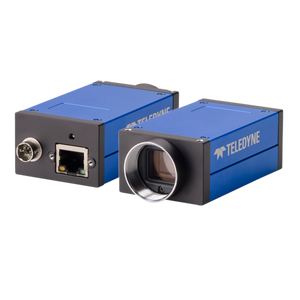

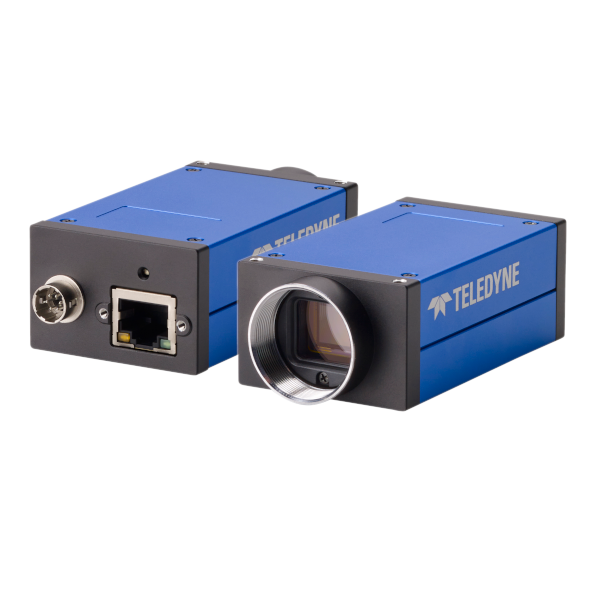

Teledyne Forge 5GigE: 5 MP, monocromático, montura C FG-P5G-51S4M-C

Forge se basa en una plataforma de cámara totalmente nueva diseñada para admitir una función y un grupo de sensores para construir más rápido y fácil sistemas robustos y potentes. Ofrece velocidades de enlace flexibles, así como la capacidad de ir más allá del rendimiento de 5GigE y controlar la transferencia de datos al huésped. Considerando los fabricantes de equipos originales, Forge proporciona características para una integración fácil, una ruta de actualización perfecta desde los sistemas 1GigE y admite una selección de paquetes de software compatibles con SDK y GigE Vision.

Highlighted

Número de pieza: FG-P5G-51S4M-C

Resolución: 2448 × 2048

Megapíxeles: 5

Modelo de sensor: Sony IMX537

Tamaño de píxel: 2.74

Tipo de sensor: CMOS

Formato de sensor: 1/1,8"

Tipo de obturador: Obturador global

Espectro: Monocromático

Filtro óptico: Ninguno

Soporte de lente: Montaje en C

Sincronización: Disparador de software, disparador de hardware, comando de acción, protocolo de tiempo de precisión (PTP)

Interfaz de datos: Gigabit Ethernet 5 Gbps, 2,5 Gbps, 1 Gbps

Características

Conjuntos de usuarios: 2 conjuntos de configuración de usuario para ajustes de cámara personalizados

Control de ganancia: Manual, automático (AGC)

Memoria flash: 4 MB non-volatile memory

Memoria intermedia de imágenes: 500 MB

Modos de adquisición: Continuo Un solo fotograma Varios fotogramas

Modos de imagen parcial: Rastreo de píxeles, decimación, ROI

Procesamiento de imágenes: Matriz de corrección de color, gamma, tabla de búsqueda, saturación y nitidez

Rango de exposición: 16 µs a 30 segundos

Rendimiento

Capacidad de saturación (e-): 9558

Eficiencia cuántica: 67.28 a 525 nm

QE (monocromático): 67.54 a 525 nm

Rango de ganancia: 0 a 48 dB

Rango dinámico dB: 69.84

Ruido oscuro temporal (ruido de lectura): 2,54

Umbral de sensibilidad absoluta (y): 4.57

Físico

Conector: RJ45 (bloqueo horizontal) | Hirose HR10A-7R-6PB

Consumo de energía [máximo]: 8.5 W máximo PoE/6.6 W máximo GPIO

Dimensiones (An. × Al. × L.): 29 mm × 29 mm × 39 mm

Humedad de almacenamiento: 30 a 95% (sin condensación)

Humedad operativa: 20 - 80% (sin condensación)

Masa: 132 g

Profundidad de bit de digitalización (ADC): 8 bits, 10 bits, 12 bits

Puerto de serie: 1 (over non-isolated I/O)

Puertos de E/S no aislados: 1 bidireccional, 1 entrada

Puertos E/S optoaislados: 1 input, 1 output

Requisitos de alimentación: Alimentación por Ethernet (PoE), o 12 V nominales (de 9.5 a 24 V) por GPIO

Salida auxiliar: 3.3 V, 120 mA maximum

Temperatura de almacenamiento: -30 °C a 60 °C

Temperatura operativa: 0 °C a 65 °C (medida en la cara frontal de la cámara)

Tipo de obturador del sensor: Obturador global

Configuración recomendada del sistema

Accesorios necesarios: Lente, cable, adaptador anfitrión (GigE)

CPU (recomendado): CPU de 3.1 GHz o equivalente

Equipo de fuente de alimentación: Tarjeta de interfaz de alimentación a través de Ethernet (PoE) IEEE802.3af-2003, inyector, interruptor o fuente de alimentación externa de la cámara

Puerto: Puerto Gigabit Ethernet

RAM: 2 GB de RAM o más

Sistema operativo (recomendado): Windows o Linux (32–bit o 64–bit)
