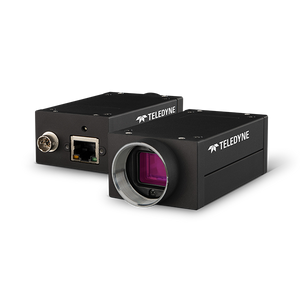

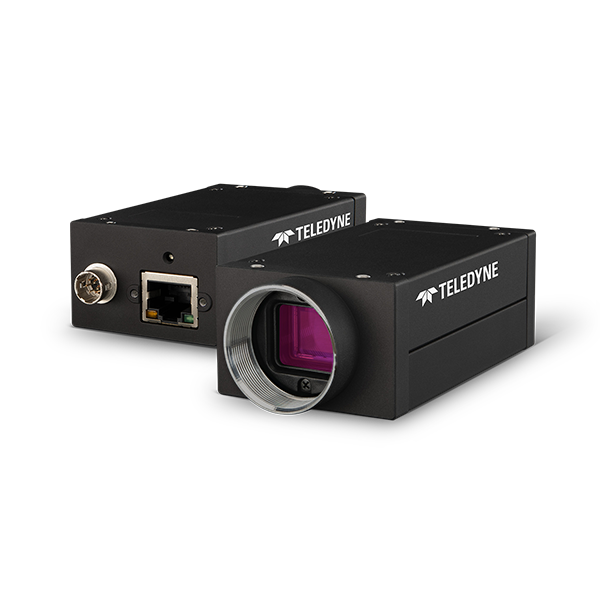

Teledyne Forge 5GigE: 16.1 MP, monocromático, montura C, FG-P5G-161S7M-C

Forge se basa en una plataforma de cámara totalmente nueva diseñada para admitir una función y un grupo de sensores para construir más rápido y fácil sistemas robustos y potentes. Ofrece velocidades de enlace flexibles, así como la capacidad de ir más allá del rendimiento de 5GigE y controlar la transferencia de datos al huésped. Considerando los fabricantes de equipos originales, Forge proporciona características para una integración fácil, una ruta de actualización perfecta desde los sistemas 1GigE y admite una selección de paquetes de software compatibles con SDK y GigE Vision.

Highlighted

Número de pieza: FG-P5G-161S7M-C

Resolución: 5320 x 3032

Megapíxeles: 16,1

Modelo de sensor: Sony IMX542

Tamaño de píxel: 2,74

Tipo de sensor: CMOS

Formato de sensor: 1,1"

Tipo de obturador: Obturador global

Espectro: Monocromático

Filtro óptico: Ninguno

Soporte de lente: Montura C

Sincronización: Disparador de software, disparador de hardware, comando de acción, protocolo de tiempo de precisión (PTP)

Interfaz de datos: Gigabit Ethernet 5 Gbps, 2,5 Gbps, 1 Gbps

Características

Conjuntos de usuarios: Dos conjuntos de configuración del usuario para ajustes de cámara personalizados

Control de ganancia: Manual, automático (AGC)

Memoria flash: Memoria no volátil de 4 MB

Memoria intermedia de imágenes: 500 MB

Modos de adquisición: Fotograma único, fotogramas múltiples o grabación continua

Modos de imagen parcial: Combinación de píxeles adyacentes, compresión, ROI

Procesamiento de imágenes: Gamma, tabla de correspondencia y nitidez

Rango de exposición: 10 µs a 30 segundos

Rendimiento

Capacidad de saturación (e-): 9701

QE (monocromático): 69 a 525 nm

Rango de ganancia: 0 dB a 48 dB

Rango dinámico dB: 71

Ruido oscuro temporal (ruido de lectura): 2.23

Umbral de sensibilidad absoluta (y): 4

Físico

Conector: RJ45 (bloqueo horizontal) | Hirose HR10A-7R-6PB

Dimensiones (An. × Al. × L.): 29 mm × 44 mm × 74 mm

Humedad de almacenamiento: 30 a 95 % (sin condensación)

Humedad operativa: 20 a 80 % (sin condensación)

Masa: 132 g

Profundidad de bit de digitalización (ADC): 8 bits, 10 bits, 12 bits

Puerto de serie: 1 (mediante E/S no aisladas)

Puertos de E/S no aislados: 1 bidireccional, 1 entrada

Puertos E/S optoaislados: 1 input, 1 output

Requisitos de alimentación: Alimentación por Ethernet (PoE), o 12 V nominales (de 9,5 a 24 V) por GPIO

Salida auxiliar: 3.3 V, 120 mA maximum

Temperatura de almacenamiento: -30 °C a 60 °C

Temperatura operativa: 0 °C a 65 °C (medida en la cara frontal de la cámara)

Tipo de obturador del sensor: Obturador global

Configuración recomendada del sistema

Accesorios necesarios: Lente, cable, adaptador anfitrión (GigE)

Equipo de fuente de alimentación: Tarjeta de interfaz de alimentación a través de Ethernet (PoE) IEEE802.3af-2003, inyector, interruptor o fuente de alimentación externa de la cámara
