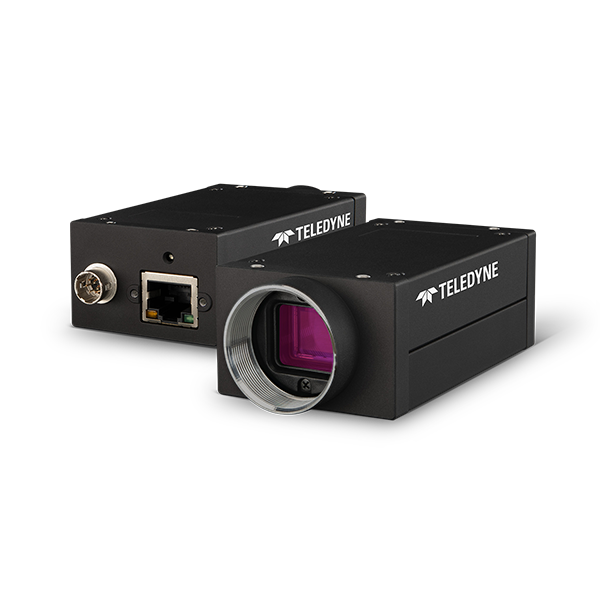

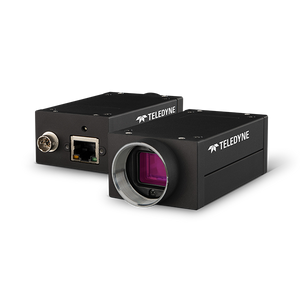

Teledyne Forge 5GigE: 16.1 MP, a color, montura C, FG-P5G-161S7C-C

Forge se basa en una plataforma de cámara totalmente nueva diseñada para admitir una función y un grupo de sensores para construir más rápido y fácil sistemas robustos y potentes. Ofrece velocidades de enlace flexibles, así como la capacidad de ir más allá del rendimiento de 5GigE y controlar la transferencia de datos al huésped. Considerando los fabricantes de equipos originales, Forge proporciona características para una integración fácil, una ruta de actualización perfecta desde los sistemas 1GigE y admite una selección de paquetes de software compatibles con SDK y GigE Vision.

Highlighted

Número de pieza: FG-P5G-161S7C-C

Resolución: 5320 x 3032

Megapíxeles: 16.1

Modelo de sensor: Sony IMX542

Tamaño de píxel: 2.74

Tipo de sensor: CMOS

Formato de sensor: 1.1"

Tipo de obturador: Obturador global

Espectro: Color

Filtro óptico: IR-Cut Off (670 nm)

Soporte de lente: C-mount

Sincronización: Software trigger, hardware trigger, action command, PTP

Interfaz de datos: Gigabit Ethernet 5 Gbps / 2.5 Gbps / 1 Gbps

Características

Balance de blancos: Manual, automatic (AWB)

Conjuntos de usuarios: 2 user configuration sets for custom camera settings

Control de ganancia: Manual, automatic (AGC)

Memoria flash: 4 MB non-volatile memory

Memoria intermedia de imágenes: 500 MB

Modos de adquisición: Continuous / Single Frame / Multi Frame

Modos de imagen parcial: Pixel binning, decimation, ROI

Procesamiento de imágenes: Gamma, lookup table, and sharpness

Rango de exposición: 10 µs to 30 seconds

Rendimiento

Capacidad de saturación (e-): 9466

QE azul: 47 a 470 nm

QE rojo: 34 a 630 nm

QE verde: 54 a 525 nm

Rango de ganancia: 0 dB to 48 dB

Rango dinámico dB: 70

Ruido oscuro temporal (ruido de lectura): 2.32

Umbral de sensibilidad absoluta (y): 5.5

Físico

Conector: RJ45 (horizontal locking) | Hirose HR10A-7R-6PB

Dimensiones (An. × Al. × L.): 29 mm × 44 mm × 74 mm

Humedad de almacenamiento: 30 to 95% (no condensation)

Humedad operativa: 20 to 80% (no condensation)

Masa: 132 g

Profundidad de bit de digitalización (ADC): 8-bit, 10-bit, 12-bit

Puerto de serie: 1 (over non-isolated I/O)

Puertos de E/S no aislados: 1 bi-directional, 1 input

Puertos E/S optoaislados: 1 input, 1 output

Requisitos de alimentación: Power over Ethernet (PoE), or 12 V nominal (9.5 - 24 V) via GPIO

Salida auxiliar: 3.3 V, 120 mA maximum

Temperatura de almacenamiento: -30°C to 60°C

Temperatura operativa: 0°C to 65°C (measured at the front face of the camera)

Configuración recomendada del sistema

Accesorios necesarios: Lens, Cable, Host Adapter (GigE)

Equipo de fuente de alimentación: IEEE802.3af-2003 PoE Interface Card / Injector/ Switch or External Camera Power Supply
