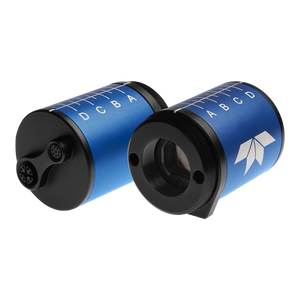

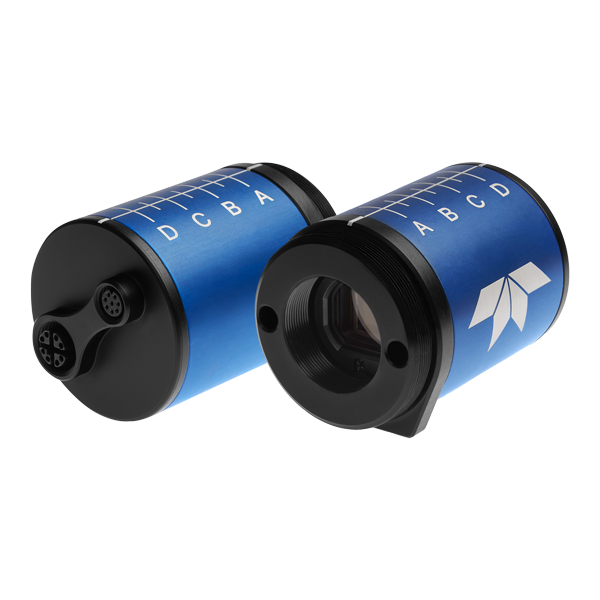

Teledyne Forge 1GigE IP67 FG-PGE-50S5M-C-IP

La serie Forge® 1GigE IP67 ofrece una nueva serie de cámaras de interfaz GigE Vision asequibles y fáciles de usar, diseñadas específicamente para aplicaciones de imágenes industriales que necesitan clase de protección (IP67) y captura y transferencia de datos robustas. Los usuarios existentes del sistema 1GigE que necesiten una actualización de rendimiento se beneficiarán de las múltiples resoluciones de la cámara Forge 1GigE (1.2 a 12 MP), así como de un tamaño de cuerpo IP67 más pequeño y costos de implementación generales más bajos.

Highlighted

Número de pieza: FG-PGE-50S5M-C-IP

Resolución: 2448 x 2048

Megapíxeles: 5

Modelo de sensor: Sony IMX264

Tamaño de píxel: 3.45

Tipo de sensor: CMOS

Formato de sensor: 2/3"

Tipo de obturador: Obturador global

Espectro: Monocromático

Filtro óptico: Ninguno

Soporte de lente: Montura C

Sincronización: Disparador de software, disparador de hardware, comando de acción, protocolo de tiempo de precisión (PTP)

Interfaz de datos: Gigabit Ethernet de 1 Gbps

Protección: IP67

Características

Conjuntos de usuarios: Dos conjuntos de configuración del usuario para ajustes de cámara personalizados

Control de ganancia: Manual, automático (AGC)

Memoria flash: Memoria no volátil de 6 MB

Memoria intermedia de imágenes: 240 MB

Modos de adquisición: Continuous / Single Frame / Multi Frame

Modos de imagen parcial: Combinación de píxeles adyacentes, compresión, ROI

Procesamiento de imágenes: Gamma, tabla de correspondencia y nitidez

Rango de exposición: 27 µs a 30 segundos

Rendimiento

Capacidad de saturación (e-): 10996

QE (monocromático): 65 a 525 nm

Rango de ganancia: 0 dB a 47 dB

Rango dinámico dB: 71.72

Ruido oscuro temporal (ruido de lectura): 2.21

Umbral de sensibilidad absoluta (y): 4.36

Físico

Conector: M12 de 8 clavijas con codificación X para Ethernet | Conector métrico de tamaño tornillo IEC con un conector hembra M8 de 8 posiciones con codificación A

Consumo de energía [máximo]: 3.3 W maximum PoE / 2.3 W maximum GPIO

Dimensiones (An. × Al. × L.): IP67 casing 45 mm x 45 mm x 50 mm

Humedad de almacenamiento: 20 % a 95 % (sin condensación)

Humedad operativa: 20 a 80 % (sin condensación)

Masa: 132 g

Profundidad de bit de digitalización (ADC): 12 bits

Puerto de serie: Supported (on an IP-rated I/O connector)

Puertos de E/S no aislados: 1 bidireccional, 1 entrada

Puertos E/S optoaislados: 1 input, 1 output

Requisitos de alimentación: Power over Ethernet (PoE), or 12 - 24 V via GPIO

Salida auxiliar: 3.3 V, 120 mA maximum

Temperatura de almacenamiento: -30 °C a 60 °C

Temperatura operativa: 0° to 50°C

Tipo de obturador del sensor: Obturador global

Configuración recomendada del sistema

Accesorios necesarios: Lente, cubierta de lente con clasificación IP, cable, adaptador de host (GigE)

Equipo de fuente de alimentación: Tarjeta de interfaz de alimentación a través de Ethernet (PoE) IEEE802.3af-2003, inyector, interruptor o fuente de alimentación externa de la cámara
