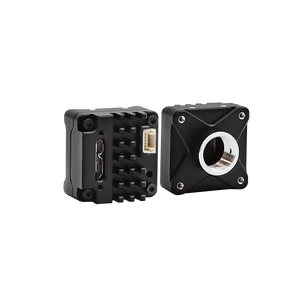

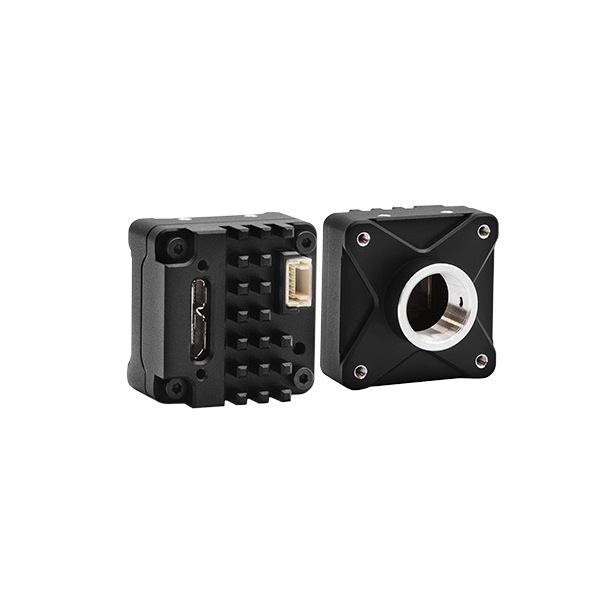

Teledyne DR USB3: 5 MP, a color, montaje S, posterior DR-U3-50Y2C-C1-S

Dragonfly® S es la primera opción práctica de su tipo para industrias que van desde la instrumentación de ciencias biológicas hasta la automatización de fábricas. El diseño modular, compacto y liviano acelera la etapa de inicio del desarrollo de aplicaciones de imágenes para la fabricación a escala, las aplicaciones basadas en volumen y los sistemas de múltiples cámaras. En combinación con las opciones de sensores de Sony®, onsemi® y Teledyne e2v®, Dragonfly S es ideal para aplicaciones de dispositivos integrados o portátiles, como las soluciones de kioscos biométricos, la oftalmoscopia, el escaneo 3D, la inspección óptica automatizada y más.

Highlighted

Número de pieza: DR-U3-50Y2C-C1-S

Resolución: 2592 x 1944

Megapíxeles: 5.0

Modelo de sensor: onsemi AR0521

Tamaño de píxel: 2.2

Tipo de sensor: CMOS

Formato de sensor: 1/2.5"

Tipo de obturador: Obturador giratorio

Espectro: Color

Filtro óptico: Corte IR (670 nm)

Soporte de lente: Montaje S

Interfaz de datos: USB 3.1 Micro-B, conector trasero (USB2 no compatible)

Características

Balance de blancos: Manual, automático (AWB)

Conjuntos de usuarios: 1

Control de ganancia: Manual, automático (AGC)

Memoria flash: 6 MB

Memoria intermedia de imágenes: 96 MB

Modos de adquisición: Fotograma único, fotogramas múltiples o grabación continua

Modos de imagen parcial: Agrupamiento de píxeles, ROI

Procesamiento de imágenes: Gamma, tabla de búsqueda

Rango de exposición: 9 µs a 0,5 segundos

Rendimiento

Capacidad de saturación (e-): 10558

QE azul: 65 a 470 nm

QE rojo: 48 a 630 nm

QE verde: 74 a 525 nm

Rango de ganancia: 0 dB a 27 dB

Rango dinámico dB: 69

Ruido oscuro temporal (ruido de lectura): 3,28

Umbral de sensibilidad absoluta (y): 5.3

Físico

Conector: USB3 Micro-B (parte posterior) | JST BM06B-NSHSS-TBT

Consumo de energía: 2,3 W

Consumo de energía [máximo]: 2,4 W

Dimensiones (An. × Al. × L.): 29,5 mm x 29,5 mm x 23 mm

Humedad de almacenamiento: 20 % a 95 % (sin condensación)

Humedad operativa: 20 % a 95 % (sin condensación)

Masa: 17 g

Profundidad de bit de digitalización (ADC): 10 bits, 12 bits

Puerto de serie: 1 mediante E/S no aisladas

Puertos de E/S no aislados: 4 bidireccionales

Requisitos de alimentación: 5 V mediante interfaz USB3

Salida auxiliar: 4.3 V to 5.25 V, up to 200 mA maximum

Temperatura de almacenamiento: -30° a 60°C

Temperatura operativa: 0° a 50 °C (ambiente)

Tipo de obturador del sensor: Obturador giratorio

Configuración recomendada del sistema

Accesorios necesarios: Lente, cable, adaptador anfitrión (USB 3.1, gen. 1)
