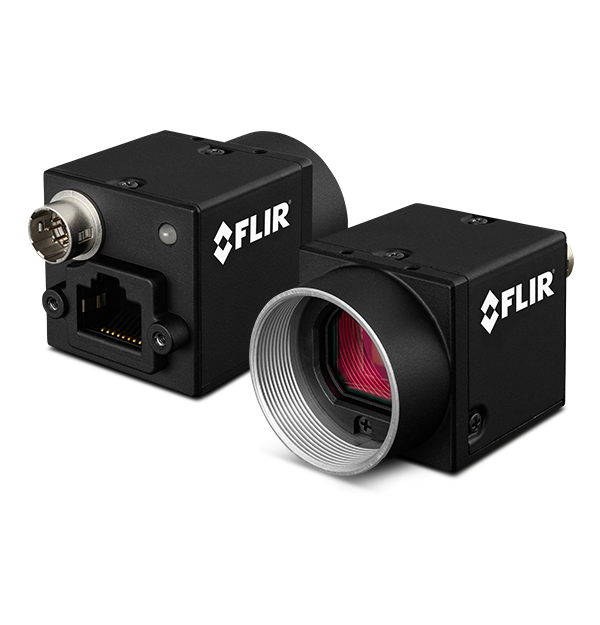

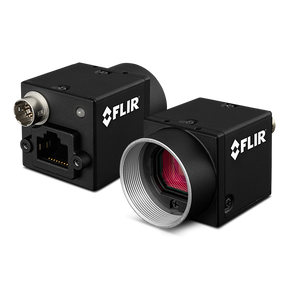

Teledyne Blackfly S GigE: 2.3 MP, a color, montura C BFS-PGE-23S6C-C

El Blackfly® S aprovecha los sensores más avanzados del sector en un factor de forma de cubo de hielo. Está repleto de potentes funciones que le permiten producir fácilmente las imágenes exactas que necesita y acelerar el desarrollo de su aplicación. Esto incluye control manual automático y preciso sobre la captura de imágenes y el preprocesamiento en la cámara. Las funciones integradas en la cámara, como la sincronización del reloj IEEE1588 y la compatibilidad total con el popular software de terceros compatible con GigE Vision, proporcionan a los diseñadores de sistemas las herramientas para desarrollar rápidamente soluciones innovadoras.

Highlighted

Número de pieza: BFS-PGE-23S6C-C

Resolución: 1920 × 1200

Megapíxeles: 2,3

Modelo de sensor: Sony IMX249

Tamaño de píxel: 5,86

Tipo de sensor: CMOS

Formato de sensor: 1/1,2"

Tipo de obturador: Obturador global

Espectro: Color

Filtro óptico: Corte IR (670 nm)

Soporte de lente: Montura C

Sincronización: Disparador de software, disparador de hardware, comando de acción, protocolo de tiempo de precisión (PTP)

Interfaz de datos: Gigabit Ethernet de 1 Gbps

Características

Balance de blancos: Manual, automático (AWB)

Conjuntos de usuarios: Dos conjuntos de configuración del usuario para ajustes de cámara personalizados

Control de ganancia: Manual, automático (AGC)

Memoria flash: Memoria no volátil de 6 MB

Memoria intermedia de imágenes: 240 MB

Modos de adquisición: Fotograma único, fotogramas múltiples o grabación continua

Modos de imagen parcial: Combinación de píxeles adyacentes, compresión, ROI

Procesamiento de imágenes: Matriz de corrección de color, gamma, tabla de búsqueda, saturación y nitidez

Rango de exposición: 33 µs a 30 segundos

Rendimiento

Capacidad de saturación (e-): 53730

QE azul: 57.62 a 470 nm

QE rojo: 40.35 a 630 nm

QE verde: 64.67 a 525 nm

Rango de ganancia: 0 dB a 47 dB

Rango dinámico dB: 73

Ruido oscuro temporal (ruido de lectura): 6,83

Umbral de sensibilidad absoluta (y): 7.92

Físico

Conector: RJ45 (bloqueo horizontal) | Hirose HR10A-7R-6PB

Consumo de energía [máximo]: 3,2 W máximo PoE / 2,6 W máximo GPIO

Dimensiones (An. × Al. × L.): 29 mm × 29 mm × 30 mm

Humedad de almacenamiento: 30 a 95 % (sin condensación)

Humedad operativa: 20 a 80 % (sin condensación)

Masa: 36 g

Profundidad de bit de digitalización (ADC): 10 bits, 12 bits

Puerto de serie: Supported

Puertos de E/S no aislados: 1 bidireccional, 1 entrada

Puertos E/S optoaislados: 1 input, 1 output

Requisitos de alimentación: Alimentación por Ethernet (PoE), o 12 V nominales (8 a 24 V) por GPIO

Salida auxiliar: 3.3 V, 120 mA maximum

Temperatura de almacenamiento: -30° a 60°C

Temperatura operativa: 0° a 50°C (ambiente)

Tipo de obturador del sensor: Obturador global

Configuración recomendada del sistema

Accesorios necesarios: Lente, cable, adaptador anfitrión (GigE)

CPU (recomendado): CPU de 3.1 GHz o equivalente

Equipo de fuente de alimentación: Tarjeta de interfaz de PoE IEEE802.3af-2003, inyector, fuente de alimentación del interruptor o la cámara (12 V 1,5 A, Hirose de 6–clavijas)

Puerto: Puerto Ethernet en gigabits

RAM: 2 GB de RAM o más

Sistema operativo (recomendado): Windows o Linux (32–bit o 64–bit)
