Control de temperatura de aceite de potencia y transformadores herméticos
SISTEMA TPL 503

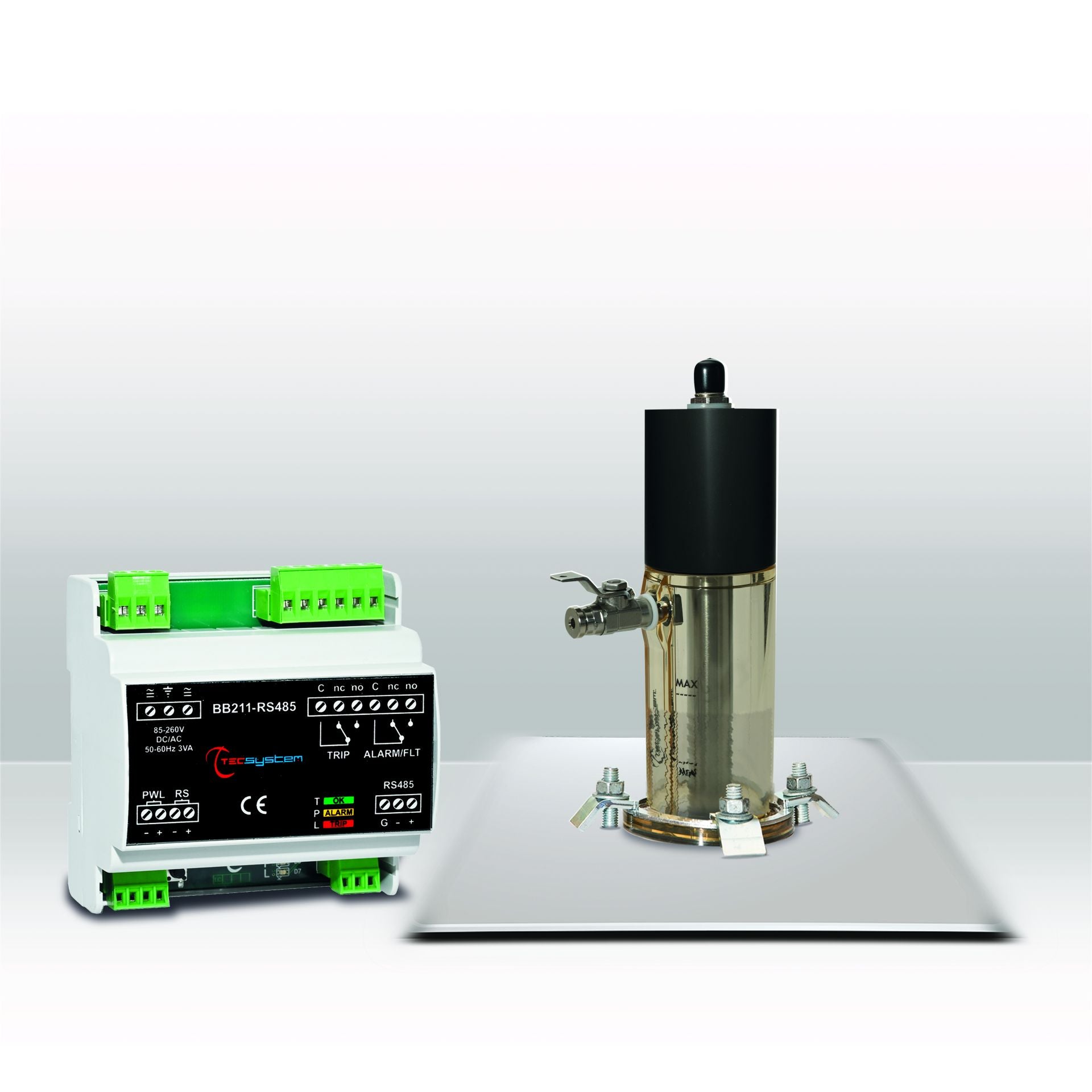

El SISTEMA TPL503 (unidad de control BB211 + sensor TPL503) representa la innovación 4.0 para la protección de transformadores herméticamente sellados llenos de aceite.

Los dispositivos de control electromecánicos clásicos son reemplazados por el sensor electrónico TPL503 que, instalado directamente en el transformador, es capaz de monitorear y transmitir los datos detectados de TEMPERATURA, PRESIÓN y NIVEL DE ACEITE a la unidad de control BB211.

La unidad de control BB211 protege el transformador a través de contactos de alarma apropiados y transmite la información a un centro remoto para MANTENIMIENTO PREDICTIVO. En combinación con el TPL503 SENSOR, le permite monitorear los parámetros de temperatura, presión y nivel mediante la transmisión de alarmas y valores a distancias a través de RS485.

La conectividad Ethernet está disponible a través del convertidor CONV ETH externo, que, conectado a la salida RS485, le permite implementar las funciones de lectura y programación de los parámetros detectados directamente en el sistema de monitoreo.

Está equipado con 3 LEDs: T = Temperatura, P = Presión, L = Nivel para la indicación de alarmas con colores brillantes.

Los LED parpadeantes indican las condiciones de fallo (FAULT) de la unidad de control, que dispone de registros dedicados para almacenar cualquier intervención de alarma, los valores máximos alcanzados por los parámetros de temperatura y presión y el valor mínimo para el parámetro de nivel.

También alimenta el TPL 503 y recibe información sobre el estado del transformador.

El tamaño compacto y el sistema de fijación en carril DIN permiten su instalación en las más variadas cajas de marshalling.

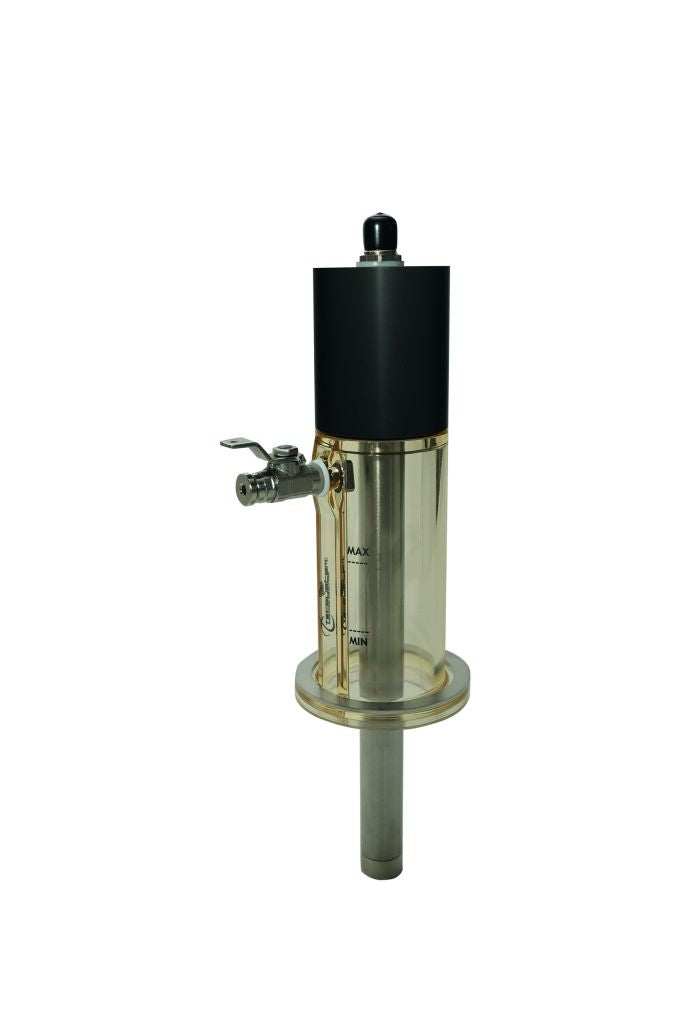

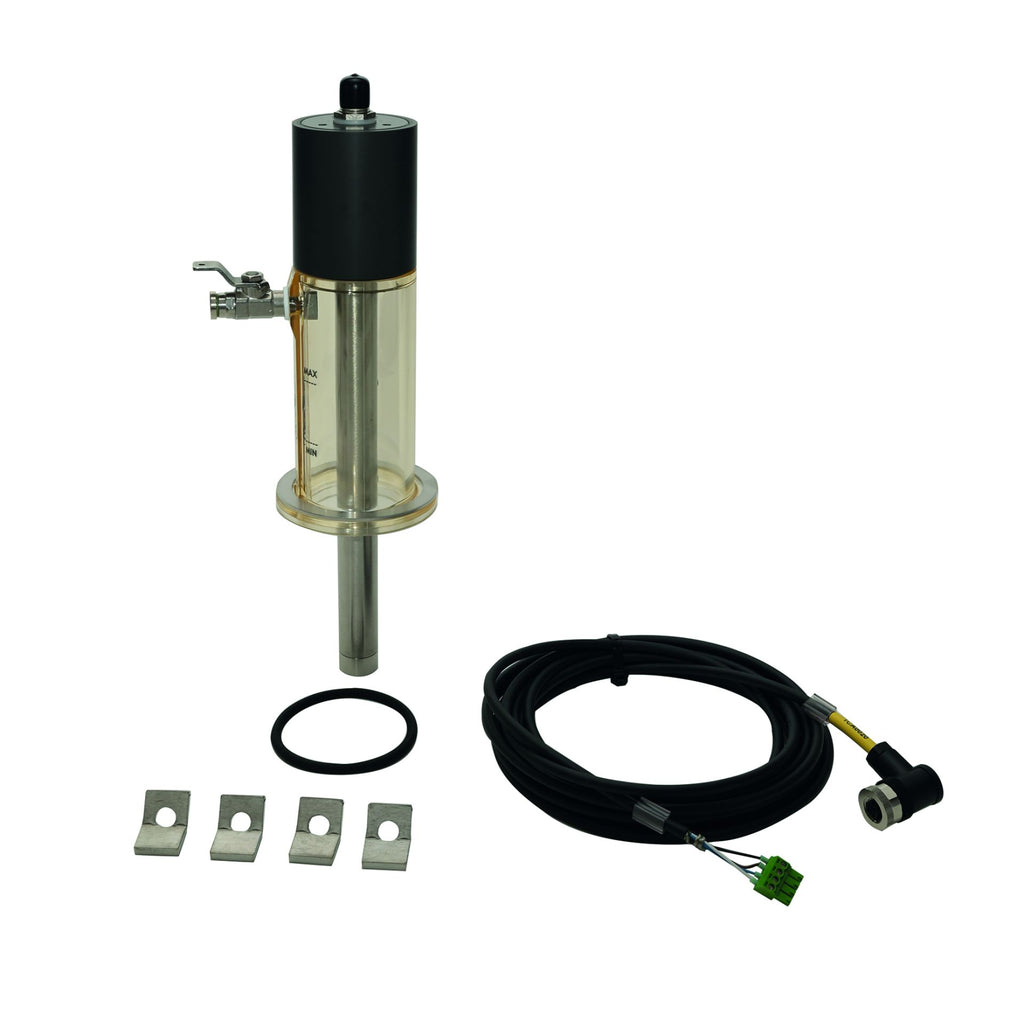

El TPL503 SENSOR, completamente transparente, ofrece una excelente vista de 360° del aceite y el diseño innovador está diseñado para simplificar el llenado y el rellenado. La estanqueidad del sensor está garantizada por pruebas de estanqueidad, realizadas en el 100% de la producción. La unidad de control BB211 se conecta a través de un cable PowerLink de 4 polos con conector M12, longitud máxima de 40 m.
