Sistemas de ventilación forzada

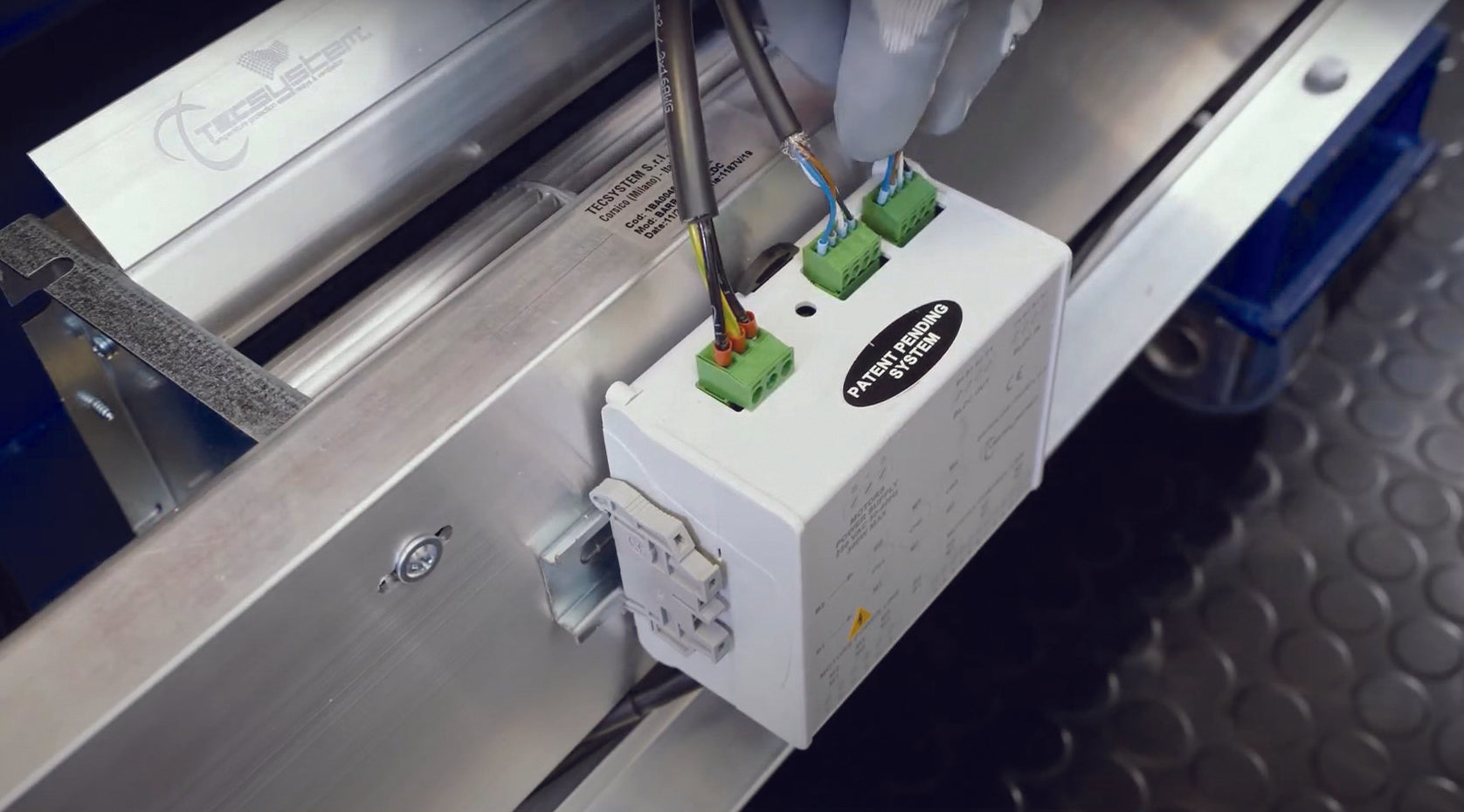

SISTEMA DE VENTILACIÓN TRBH
TRBH "INTELLIGENT" VENTILATION SYSTEM: ¡EL PRIMER SISTEMA PATENTADO PARA LA VENTILACIÓN DE TRANSFORMADORES DE RESINA FUNDIDA!

Los transformadores de resina fundida para la distribución de energía eléctrica durante su funcionamiento producen calor. El transformador, por su naturaleza constructiva, disipa el calor en el ambiente circundante por convección térmica. Cuando las condiciones ambientales y de carga son críticas, la circulación natural del aire no es suficiente para garantizar un enfriamiento adecuado de la máquina. Para superar estos inconvenientes, Tecsystem presentó en los años 90 sistemas de ventilación equipados con un soporte para el montaje rápido en transformadores. Pero los sistemas de ventilación tradicionales poco tienen que ver con las nuevas oportunidades que ofrece la Industria 4.0 debido a las limitaciones de conectividad.

El sistema TRBH nació sobre la base de una filosofía y experiencia que Tecsystem ha estado promoviendo durante años: ¡desde la simple optimización de las intervenciones hasta el concepto más refinado de mantenimiento predictivo! Todo esto es posible gracias a los datos que el sistema es capaz de proporcionar a través de la comunicación ETHernet o RS485.

Algunos de los beneficios de usar el sistema TRBH:

Reducción del consumo eléctrico: con la revisión del reglamento Ecodesign 2009/125/CE para la reducción de las pérdidas de transformadores en 2021, el consumo de accesorios eléctricos también se incluirá en los cálculos del consumo energético. Tecsystem ha tenido en cuenta esta necesidad durante el diseño del sistema TRBH, obedeciendo a normativas cada vez más restrictivas y garantizando menores costes operativos.

Contención del choque térmico y mecánico del transformador: la acción temprana de la disipación de calor permite que el transformador comience a enfriarse antes de tiempo. La eliminación de la ignición inmediata a máxima potencia permite una contención de los efectos del choque térmico deletéreo para la estructura mecánica del transformador. La activación del sistema de ventilación y la regulación del caudal de aire de los ventiladores son gestionadas directamente por la unidad de control termométrico, que adapta la velocidad de rotación del par de ventiladores de cada devanado en función de la temperatura detectada por el Pt100 individual. La reducción de las diferencias de temperatura entre los devanados permite contener el estrés mecánico debido a la expansión y contracción térmica.

Reducción del ruido emitido por los ventiladores: La principal causa de ruido en un sistema de ventilación se debe a las turbulencias generadas por la velocidad y la presión del flujo de aire. La estabilización de la temperatura de funcionamiento del transformador es un factor importante a tener en cuenta para aprovecharla en caso de sobrecarga.
