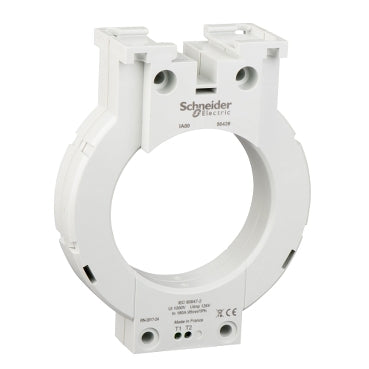

SCHNEIDER TI TOROIDAL CERRADO TIPO A IA80 50439
Toroidales cerrados de tipo A para protección diferencial IA - Ø 80 mm.
Este toroide está dedicado a los localizadores de fallas de aislamiento Vigilohm y a los relevadores de protección y monitoreo de corriente residual VigiPacT tipo A. Permite monitorear el componente de inyección desde el monitor de aislamiento Vigilohm y medir una corriente nominal de hasta 160A para relevadores de monitoreo y protección VigiPacT. La relación del transformador es de 1/1000. El diámetro interior del toroide es de 80 mm y el peso es de 0.420 kg. Los cables deben estar centrados dentro del toroide y el diámetro representado por todos estos cables no debe exceder los 40 milímetros. La sección transversal máxima por fase (R, S, T, N) es de 95 mm² para un conductor de cobre.
| gama | VigiPacT |
|---|---|
| nombre corto del dispositivo | IA80 |
| tipo de producto o componente | Toroidales diferencales cerrados tipo A y tipo abiertos TOA |
| aplicación del dispositivo | Control y supervisión del equipo |
| compatibilidad de gama | VigiPacT RH10M residual current protection relay ((*)) VigiPacT RH10P residual current protection relay ((*)) VigiPacT RH21M residual current protection relay ((*)) VigiPacT RH21P residual current protection relay ((*)) VigiPacT RH68M residual current protection relay ((*)) VigiPacT RH86M residual current protection relay ((*)) VigiPacT RH86P residual current protection relay ((*)) VigiPacT RH99M residual current protection relay ((*)) VigiPacT RH99P residual current protection relay ((*)) VigiPacT RH197M residual current protection relay ((*)) VigiPacT RH197P residual current protection relay ((*)) VigiPacT RHU residual current protection relay ((*)) VigiPacT RHUs residual current protection relay ((*)) VigiPacT RMH residual current protection relay ((*)) |
| current sensor type | Toroide cerrado de tipo A |
| [Ie] corriente asignada de empleo | 160 A |
